Tarea 4.4: Conectores externos de tarjetas de sonido CREATIVE

Accede a la páguna web del fabricante de Tarjetas de Sonido CREATIVE y busca las siguientes tarjetas de sonido:

SOUND BLASTER X-FI TITANIUM HD

Salida de Cascos: Conector de 3,5 mm
Salida de altavoz: RCA (L / R)
Line In: RCA (L / R) with Combo SPDIF in/out
Entrada de micrófono: Conector de 3,5 mm
Salida óptica: 1 x SPDIF
Entrada óptica: 1 x SPDIF

SOUND BLASTER Z

Cascos: 1 x Conector de 3,5 mm amplificado
Salida de altavoz: 3 x Conector de 3,5 mm
Entrada de auxiliar y de micrófono: 1 x Conector de 3,5 mm
Salida óptica: 1 x TOSLINK
Entrada óptica: 1 x TOSLINK

Debes indicar en que ranura de expansión (PCI, AGP, PCI-E1, PCI-Ex16) conectarias cada tarjeta

Tarea 4.3: Conectores externos de Tarjetas gráficas NVIDIA

Accede a la páguna web del fabricante de tarjetas gráficas NVIDIA y busca las siguientes tarjetas gráficas:

GeForce 605

Es una ranura PCI-Exprés x 16

Tiene un puerto de VGA, de HDMI y DVI.

GeForce GTX 460

Tiene 2 puertos DVI Dual Link y un Mini-HDMI.

Es una ranura PCI-Exprés x 16

Debes indicar en que ranura de expansión (PCI, AGP, PCI-E1, PCI-Ex16) conectarias cada tarjeta

Tarea 4.2: Conectores externos de placa base ASUS

Accede a la página web del fabricante de placas base ASUS y busca las siguientes placas base. Una vez las encuentres deberás buscar la galería fotográfica de cada placa y descargarte la foto donde aparecen los puertos externos de cada placa. Abre la foto con el paint e inserta un número al lado de cada uno de los puertos. Luego en tu blog deberás indicar para cada número el nombre del puerto al que se refiere. Las placas bases son:

A88X-GAMER

1.Puerto PS/2 para ratón y teclado.

2.Puertos USB x 4USB 2.0 y x 2USB 3.0

3.Puerto HDMI.

4.Puerto S/PDIF Óptica.

5.Puerto VGA.

6.Puerto DVI.

7.Jack.

8.Puerto RJ 45.

Z97-DELUXE(NFC & WLC)

1.Puerto S/PDIF Óptica.

2.Puerto HDMI.

3.Puerto DisplayPort.

4.Puerto Mini DisplayPort.

5.Puerto x 2 ASUS WI-FI GO!.

6.Puerto x 4 USB 2.0

7:Puerto x 6 USB 3.0

8.Puerto x 2 RJ 45.

9.Jack.

martes, 20 de enero de 2015

Actividad 4.1. Categorías de conectores

1.- Puertos y Conectores Mini-DIN

Busca en internet e inserta una imagen de un puerto y un conector Mini-Din de 4 pines.

Conector

Puerto
- ¿Cual es el nombre que recibe el conector?
Se llama Separater Video.
- ¿Para que se utiliza este tipo de conector? (Transmite video, sonido, datos analógicos...)
Para transmitir video.
- Indica algún dispositivo periférico que utilice este tipo de conector.
Para disco duro multimedia, proyector...
Busca en internet e inserta una imagen de un puerto y un conector Mini-Din de 6 pines.

Conector

Puerto
- ¿Cual es el nombre que recibe el conector?
Se llama PS/2.
- ¿Para que se utiliza este tipo de conector? (Transmite video, sonido, datos analógicos...)
Para datos analógicos.
- Indica algún dispositivo periférico que utilice este tipo de conector.
Para el ratón y el teclado.

2.- Puertos y Conectores D- Sub

Busca en internet e inserta una imagen de un puerto y un conector D-Sub de 15 pines para video.

Conector

Puerto
- ¿Cual es el nombre que recibe el conector?
Se llama VGA
- ¿Para que se utiliza este tipo de conector? (Transmite video, sonido, datos analógicos...)
Para transmición de video.
- Indica algún dispositivo periférico que utilice este tipo de conector.
El ordenador, el proyector...
Busca en internet e inserta una imagen de un puerto y un conector D-Sub de 25 pines.

Conector

Puerto
- ¿Cual es el nombre que recibe el conector?
Se llama puerto Paralelo.
- ¿Para que se utiliza este tipo de conector? (Transmite video, sonido, datos analógicos...)
Para transmitir datos.
- Indica algún dispositivo periférico que utilice este tipo de conector.
La impresora.
Busca en internet e inserta una imagen de un puerto y un conector D-Sub de 9 pines.

Puerto

Conector
- ¿Cual es el nombre que recibe el conector?
Se llama puerto Serie o COM.
- ¿Para que se utiliza este tipo de conector? (Transmite video, sonido, datos analógicos...)
Para transmitir datos analógicos.
- Indica algún dispositivo periférico que utilice este tipo de conector.
Los ratones antiguos de bola.

3.- Puertos y Conectores USB

Busca en internet e inserta una imagen de un puerto y un conector USB Tipo A. Indica algún dispositivo periférico que utilice este tipo de conector.

Conector

Puerto

El pendrive, el moden...

Busca en internet e inserta una imagen de un puerto y un conector USB Tipo B. Indica algún dispositivo periférico que utilice este tipo de conector.

Puerto

Conector

Se utiliza para conectar la impresora.

Busca en internet e inserta una imagen de un puerto y un conector USB microUSB. Indica algún dispositivo periférico que utilice este tipo de conector.

Conector

Puerto

Se utiliza para conectar los dispositivos móviles.

4.- Puertos y Conectores Firewire

Busca en internet e inserta una imagen de un puerto y un conector Firewire (el conector más grande). Indica algún dispositivo periférico que utilice este tipo de conector.

Puerto

Conector

Se utiliza para las cámaras de video, de fotos...

Busca en internet e inserta una imagen de un puerto y un conector Firewire (el conector más pequeño). Indica algún dispositivo periférico que utilice este tipo de conector.

Puerto

Conector

Para las cámaras de video, de fotos...

5.- Puertos y Conectores DVI

Busca en internet e inserta una imagen de un puerto y un conector DVI . Indica algún dispositivo periférico que utilice este tipo de conector.

Conector

Puerto

El proyector.

6.- Puertos y Conectores HDMI

Busca en internet e inserta una imagen de un puerto y un conector HDMI. Indica algún dispositivo periférico que utilice este tipo de conector.

Conector

Puerto

Play Station, proyector, ordenador...

7.- Puertos y Conectores RCA

Busca en internet e inserta una imagen de un puerto y un conector RCA.

Puerto

Conector

Indica algún dispositivo periférico que utilice este tipo de conector.

El proyector, disco duro multimedia...

8.- Puertos y Conectores Jack

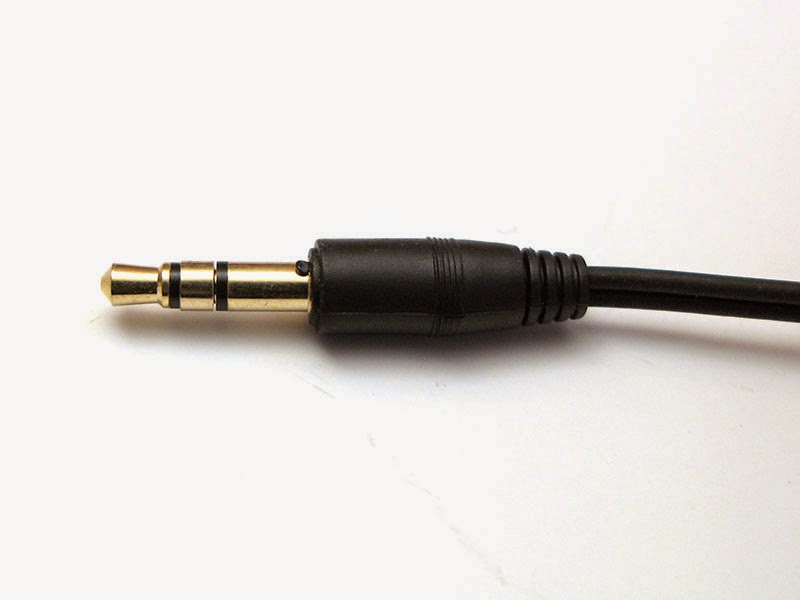

Busca en internet e inserta una imagen de un puerto y un conector Jack.

Conector

Puerto
¿Para que utilizarías ese conector? Indica el tipo de información que transmite (audio, video, etc...)
